testo 885/testo 890: Высочайшее разрешение с технологией testo SuperResolution
11.12.2017
В области исследований и разработки ключевое значение имеет высочайшая точность. Поэтому компания Testo разработала особую технологию для получения термограмм высокого разрешения.
Технология testo SuperResolution позволяет получать очень точные термограммы. А именно:
- В четыре раза больше точек измерения на термограмме
- Геометрическое разрешение (IFOVgeo) термограммы улучшается в 1,6 раза
- Наименьший измеряемый объект (IFOVmeas) становится меньше в 1,6 раза
- Оптимизированные возможности анализа на ПК благодаря высокому разрешению
Как работает testo SuperResolution?
Технология testo SuperResolution сочетает в себе два известных общепризнанных техники: избыточную выборку сглаживания и обратную свёртку.
Повышение разрешения с помощью избыточной выборки сглаживания
Классический принцип избыточной выборки сглаживания (суперсемплинга) основан на сдвиге всей матрицы детектора на величину половины ширины пикселя в каждом направлении, так что полученная последовательность изображений объединяется в одно.
Зазоры между отдельными пикселями заполняются дополнительной информацией, и граничная частота детектора улучшается. При суперсемплинге термограммы Testo используют естественное дрожание, т.е. минимальные движения, которые совершает каждый человек во время термографической съёмки.
В результате получается последовательность изображений, которые случайным образом минимально смещены относительно друг друга. На основе этих дополнительных данных особый алгоритм Testo создаёт термограмму объекта в более высоком разрешении.
Более чёткие изображения благодаря обратной свёртке
Процесс “обратной свёртки” улучшает качество изображения благодаря точному знанию свойств объектива. Это позволяет реконструировать термограмму на основе действительного излучения измеряемого объекта и точных данных об объективе тепловизора. В результате мы получаем более резкое изображение.
Реконструкция оригинального сигнала для повышения качества термограмм
Оригинальный сигнал показан на рисунке чёрной линией:
 |  | |
| Повышение разрешения дисплея методом интерполяции
не позволяет увеличить чёткость изображения | Технология testo SuperResolution
позволяет повысить чёткость изображения |

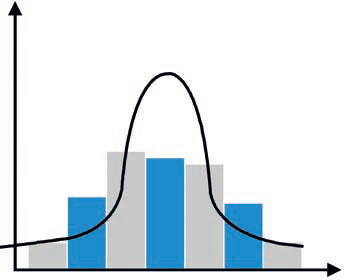

Серые прямоугольники показывают оригинальные значения пикселей. Синие прямоугольники на гистограмме слева обозначают искуственно сгенерированные интерполяционные значения. Как видно, такие значения не могут реконструировать оригинальный сигнал.

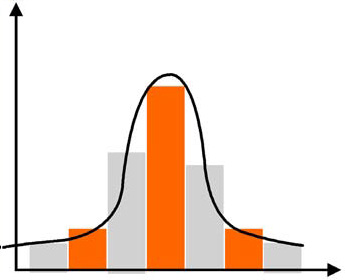

Оранжевые прямоугольники на гистограмме справа – значения, полученные с помощью testo SuperResolution, которые могут реконструировать оригинальный сигнал. В нашем случае это значит, что с помощью выходного сигнала детектора и знания свойств объектива тепловизора реконструируется входной сигнал, т.е. истинное излучение измеряемого объекта. В результате мы получаем более чёткое изображение.
Технология testo SuperResolution использует сочетание суперсемплинга, обратной свёртки и алгоритма, разработанного Testo. При этом геометрическое разрешение улучшается в 1,6 раза, а разрешение термограммы в четыре раза. Субъективное же восприятие термограммы соответствует полученной с помощью большего детектора с более высоким разрешением.
Качество технологии testo SuperResolution можно легко подтвердить
В термографии есть несколько факторов, оказывающих важное влияние на качество термограммы. Самыми важными из них являются геометрическое разрешение и резкость объекта. Улучшенное разрешение и резкость хорошо видны на примере нескольких узких разрезных диафрагм.
 |  | |

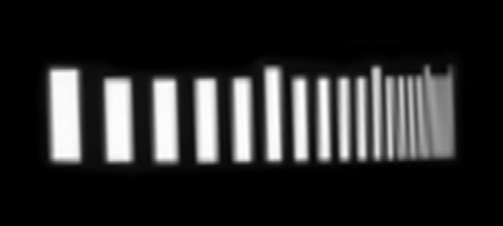

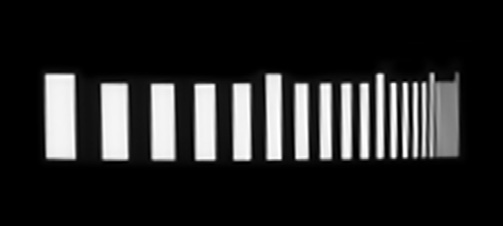

| Съёмка без использования технологии SuperResolution | Съёмка с использованием технологии SuperResolution |
В этой комбинации решётка разрезных диафрагм с вертикальным раскрытием, которые постепенно становятся меньше и ближе друг к другу, помещена перед чёрным панельным радиатором с постоянной температурой. Без использования технологии testo SuperResolution изображение получается размытым и с увеличенной шириной разрезов. При использовании технологии testo SuperResolution мы получаем гораздо более резкое изображение с гораздо большим числом чётко видимых деталей, несмотря на то, что разрезы становятся меньше и ближе друг к другу.
